一、参数

最大印刷面积500*700 (支持定制)

CCD定位精度±0.02mm

自送上料，自动除尘，自动卸料

搭配IR隧道炉，实现全自动高精度印刷

可多台印刷机共用一条隧道炉，系统自动识别错开放料

最高产能500PCS/H

二、应用范围

1、用于 PET、PVC、PC、转印纸（膜） 、花纸、铭板、PCB/FPC、手机按键、3M 胶水、薄膜开关、太阳能电池、商标镭射、刮刮卡、LED 灯条、不干胶标贴、不锈钢、铝箔、铜箔等卷装材料的丝网印刷，以及 IMD/IML 模内装饰塑胶等行业的加工。

2、结构分解

2.1  送料

    1、自动排废，自动撕取保护膜装置；

    2、静电棒，配有除静电功能；

2.2  主印刷机

    1、过料架：除尘棒 印刷台面：真空吸气，吹气台面

    2、印刷驱动：伺服电机 印刷机头左右导向：直线导轨拉料驱动：伺服电机 印刷定位：工业相机 CCD 摄像拉料牵引轴：包胶吸风辊轴、印刷检测台 操作界面：触摸屏操作

3、生产线配套可选设备

    1、干燥隧道炉；

    2、洁净烤箱+千层架；

    3、机器人/机械手臂；

三、设备保修
    1、整机保修一年，人为损坏除外
    2、24小时热线服务，72小时内上门服务

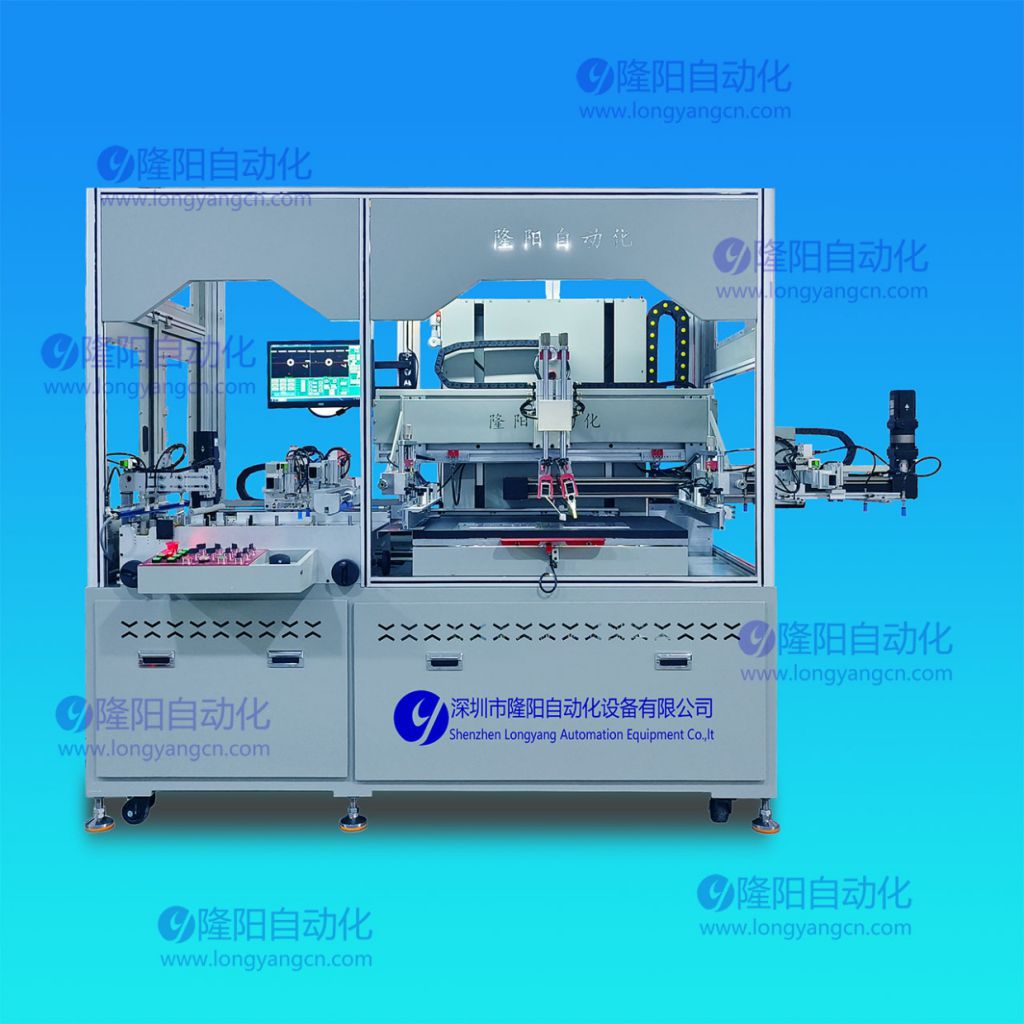

Fully automatic sheet CCD alignment printing machine

1. Suitable for screen printing of sheet materials, such as PET, PC, FPC, release paper, conductive film, thin film switch, etc

2. Maximum printing area 500 * 700 (supports customization)

3. CCD positioning accuracy ± 0.02mm

4. Self feeding, automatic dust removal, and automatic unloading

5. Equipped with an IR tunnel furnace to achieve fully automatic and high-precision printing

6. Multiple printing machines can share a tunnel furnace, and the system automatically recognizes staggered feeding

7. Maximum production capacity of 500PCS/H
