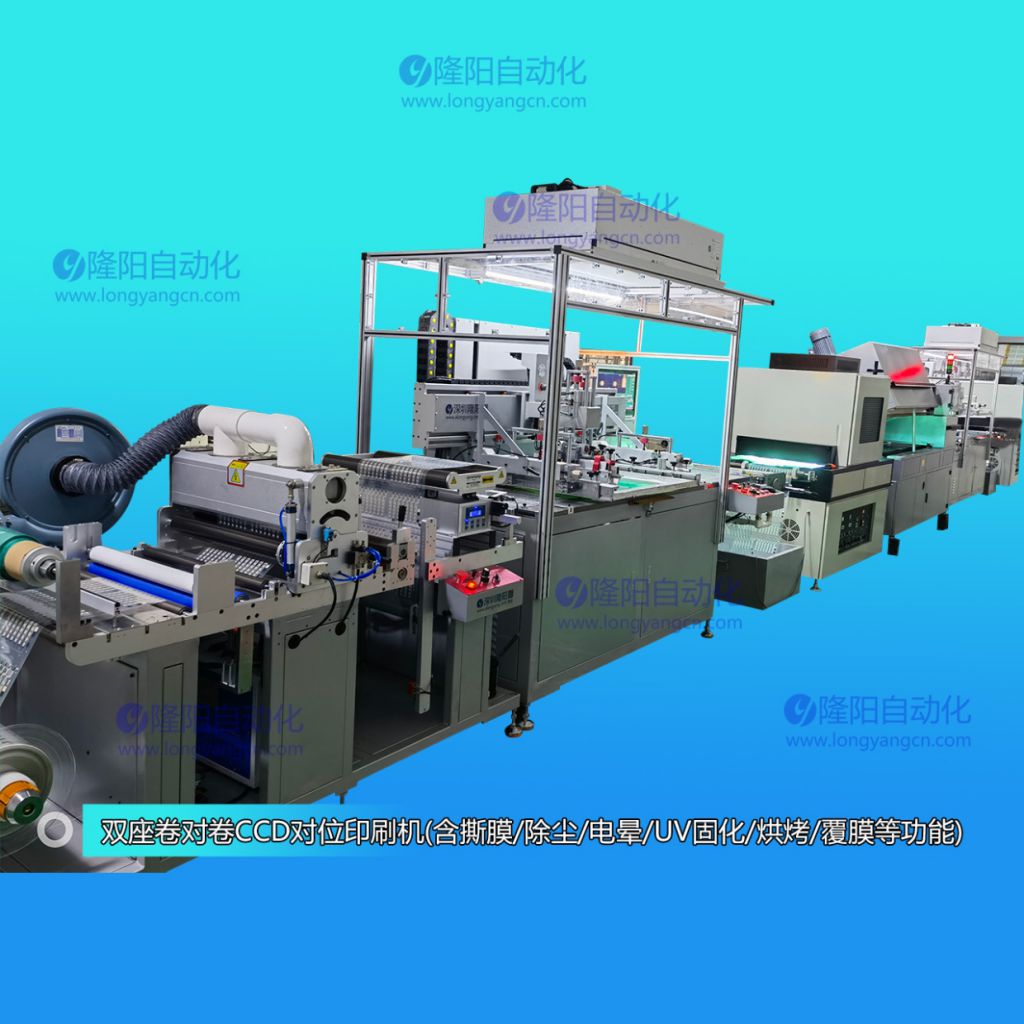

一、双座卷对卷CCD对位印刷线工作原理

两台印刷机连线印刷，一次完成两种颜色印刷

前段隧道炉或UV机快速干燥，后段蜗牛烤箱干燥

可按客户需求增加撕膜，除尘，除静电，电晕，覆膜等功能

CCD定位精度±0.02mm

套色印刷连线最大产能1000PCS/H

二、印刷机参数（LY-6090型如下）         LY-5070型如下

1.最大印刷面积：600*900（支持定制）    1.最大印刷面积：500*700

2.CCD定位精度：±0.02mm              2.CCD定位精度：±0.02mm

3.最高产能：1100PCS/H              3.最高产能：1100PCS/H

4.烘烤长度：60米（支持定制）         4.烘烤长度：60米（支持定制）

5.烘烤温度：50-180度              5.烘烤温度：50-180度

6.是否除尘：可选配                 6.是否除尘：可选配

7.是否UV固化：可选配              7.是否UV固化：可选配

Fully automatic coil CCD alignment printing production line

1. Suitable for screen printing of flat whole roll materials, such as PET, PC, FPC, release paper, conductive film, thin film switch, etc

2. Maximum printing area: 600 * 900 (supports customization)

3. CCD positioning accuracy: ± 0.02mm

4. Maximum production capacity: 1200PCS/H

5. Baking length: 60 meters

6. Baking temperature: 50-200 degrees Celsius

7. Dust removal: optional

8. UV curing: optional

二、丝网印刷机适用范围

丝网印刷机适用于卷材&片材材料的丝网印刷：PET、FPC、PCB、PC、BOPP,转印纸，薄膜开关，面板，铭板，商标，静电网，电热膜，柔性线路板，铝箔，铜箔等。

三、丝网印刷机生产线之：送料机特性

1、卷料安装，可调张力气胀轴；

2、送料轴，变频电机驱动，放料起始速度可随意调节，起步频率从0开始慢慢上升到运行，避免起步过快，造成材料表面擦伤；

3、静电棒，配有除静电功能；

四、丝网印刷机生产线特性

1、台湾阳明光电开关控制；

2、印前材料进入过料箱然后进入印刷机；

3、印后材料进入过料箱，然后进入烤箱；

五、丝网印刷机生产线之：烘干机特性

1、进料吸风板,控制张力；

2、多区域加热，循环热风干燥，自动恒温，每个区域均可自由设定温度，同一温度控制下，各区域温度相同；

3、变频器自动收料,烤箱60米干燥（支持定制）；

4、硅胶套辊轴，可使材料在烘烤时无金属接触，避免在特殊停机情况下造成印刷物变形，保证印刷品质；

5、静电棒，配有除静电功能；

六、丝网印刷机生产线之丝印机特性

放料区：除尘辊除尘，确保无污染

印刷台面：真空吸气，吹气台面

台面纠偏：步进电机驱动对位平台（可X轴、Y轴、XY轴直线和旋转精密移动)

纠偏定位：工业相机CCD摄像控制

印刷驱动：伺服电机

印刷机头左右导向：直线导轨

拉料驱动：伺服电机

印刷定位：工业相机CCD摄像

拉料牵引轴：包胶吸风辊轴、印刷检测台

操作界面：18.5寸超大液晶显示屏操作界面
